Atephos-Nebelabscheider

Funktionsweise

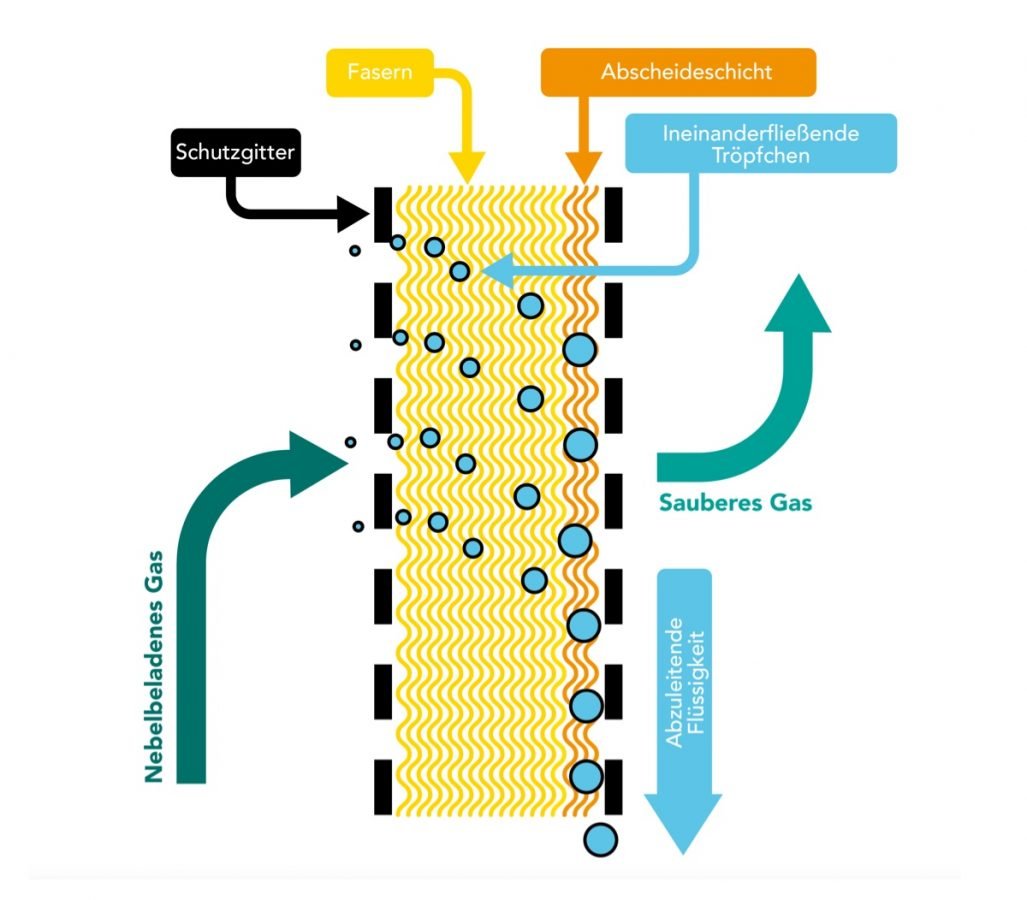

Das Gas strömt in horizontaler Richtung durch ein Glasfasergewebe. Die Partikel kommen in Kontakt mit den einzelnen Fasern des Gewebes, werden dort abgefangen und bilden einen Flüssigkeitsfilm oder Tröpfchen. Mithilfe des Gasstroms wird diese Flüssigkeit durch das Gewebe transportiert. Die abgeschiedene Flüssigkeit wird dann durch die Schwerkraft an der hinteren Seite abgeleitet.

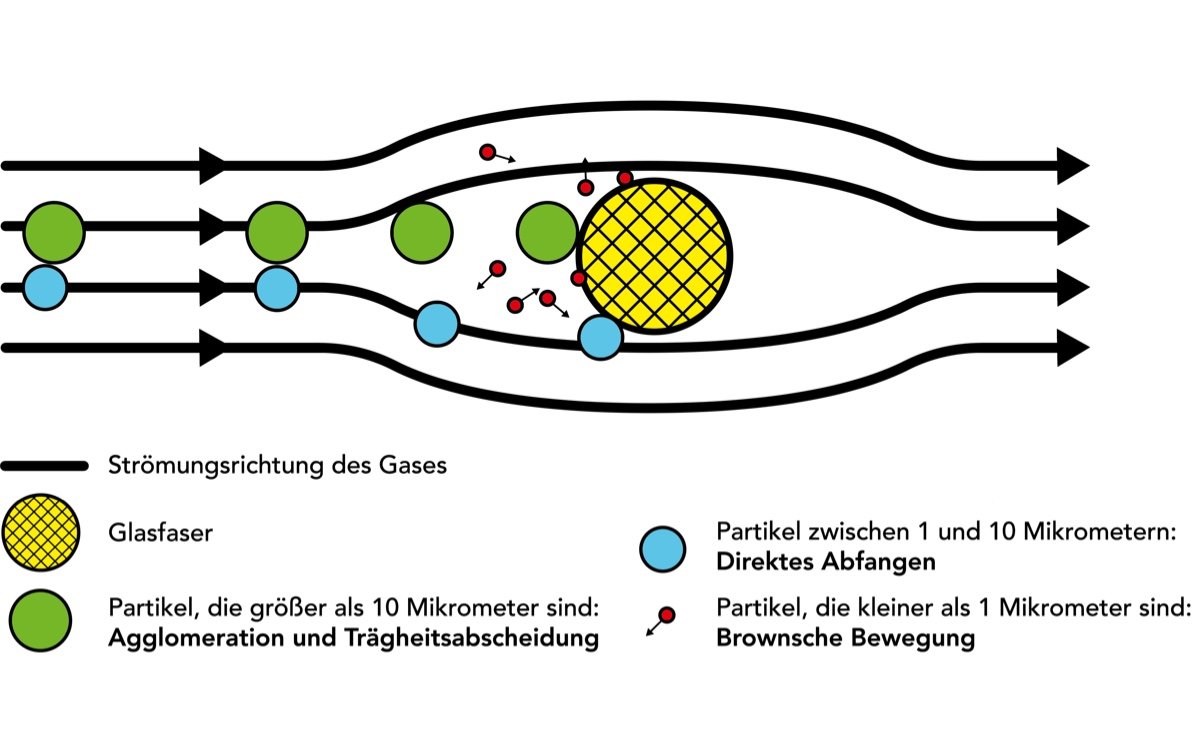

Die Abscheidung der Partikel erfolgt auf drei verschiedene Arten: durch Agglomeration und Trägheitsabscheidung, hauptsächlich bei Partikeln mit einer Größe von mehr als 10 Mikrometern, durch direktes Abfangen bei Partikeln mit einer Größe zwischen 1 und 10 Mikrometern, und durch Brownsche Bewegung bei Partikeln, die kleiner als 1 Mikrometer sind.

Vorgang der Nebelabscheidung

Die ATEPHOS Nebelabscheider können so gestaltet werden, dass sie einen Abscheidungsgrad von mehr als 99,5 % erzielen, und dies bei einem Druckverlust zwischen 500 und 2.500 Pa.

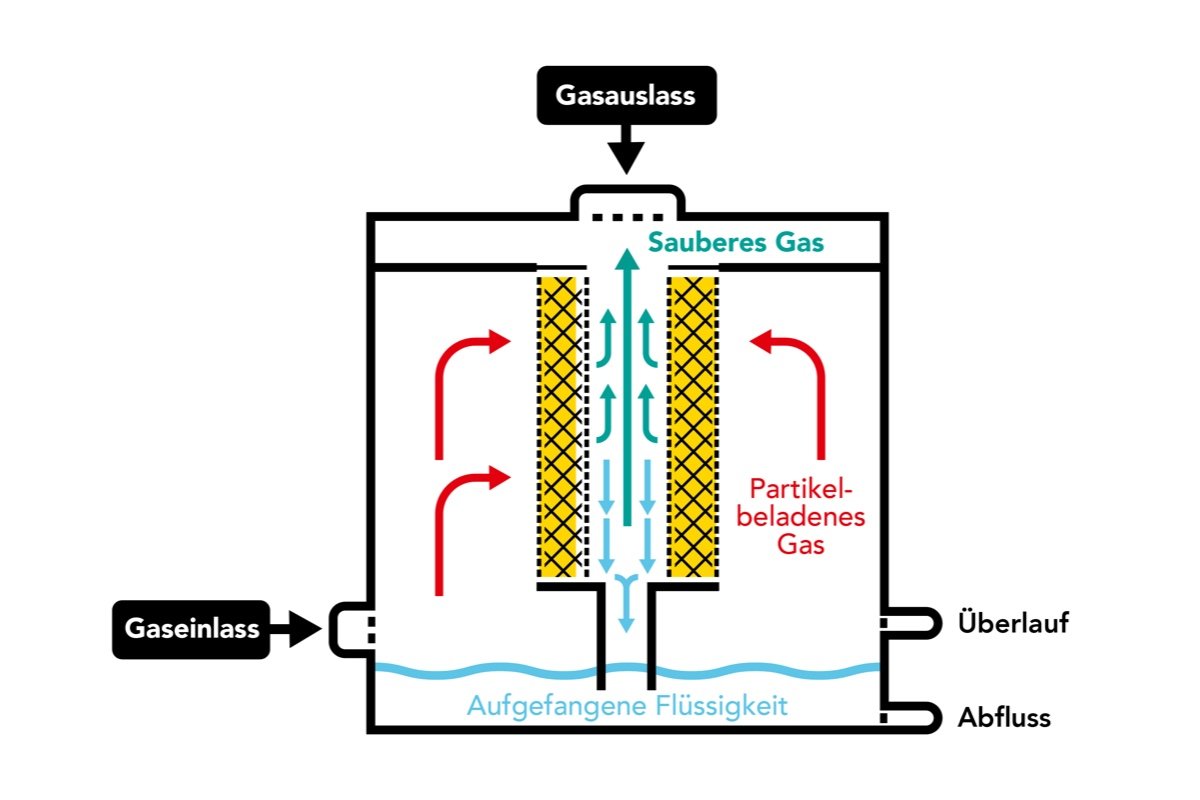

Typische Anordnung des Gasstroms

Herstellung

Die ATEPHOS Nebelabscheider werden in der Werkstatt von EFC nach Maß gefertigt.

Darüber hinaus kann in der Werkstatt von EFC das Fasergewebe bestehender Nebelabscheider von anderen Herstellern erneuert werden.

Die Art und die Eigenschaften des jeweiligen ATEPHOS Nebelabscheiders werden entsprechend dem Einsatzbereich, den Prozessbedingungen, den Anforderungen an die Effizienz sowie den Druckverlust und dem Gasstrom festgelegt.

Neben umfassendem Fachwissen und der Faserqualität haben auch Parameter wie die Strömungsgeschwindigkeit des Gases sowie die Dichte und Dicke des Fasergewebes einen großen Einfluss darauf, ob die gewünschte Leistung erzielt werden kann.

Die Filterkörbe werden aus verschiedenen Materialien gefertigt, insbesondere aus schweißbaren Metallen wie SS316 und SS304, Titan oder Kunststoffen wie Verstärkten Kunststoffen FRP, PVC, PVDF und Polypropylen.

Die ATEPHOS Nebelabscheider werden unter Einhaltung der Industriestandards gefertigt und sind mit den Nebelabscheidern anderer Hersteller austauschbar.





Interessieren Sie sich für eines unserer Produkte?

Nutzung des EFC ATEPHOS

  • Vermeidung von Luftverschmutzung.
  • Schutz vor Korrosionserscheinungen
    an nachgeschalteten Anlagen.
  • Verbesserung der Qualität des
    Endprodukts.
  • Vermeidung des Werteverlusts
    kostbarer Produkte.
  • Verringerung von Ausfallzeitenwegen
    Instandhaltungsarbeiten.

Typische Anwendungsarten

Ammoniumnitrat
Das Gas strömt in horizontaler Richtung durch ein Glasfasergewebe. Die Partikel kommen in Kontakt mit den einzelnen Fasern des Gewebes, werden dort abgefangen und bilden einen Flüssigkeitsfilm oder Tröpfchen. Mithilfe des Gasstroms wird diese Flüssigkeit durch das Gewebe transportiert. Die abgeschiedene Flüssigkeit wird dann durch die Schwerkraft an der hinteren Seite abgeleitet.

Herstellung / Lagerung / Verladung von Asphalt
Zum Abscheiden von Bitumendämpfen, die ansonsten in der Luft kondensieren, sichtbare Dampffahnen bilden und unannehmbar hohe Kohlenwasserstoffemissionen verursachen würden, die eine ernste Gesundheitsgefährdung darstellen.

Druckgas
Zur Vermeidung einer Verschmutzung und Beschädigung von Geräten und Anlagen durch Öl- oder Wassernebel werden ATEPHOS Nebelabscheider angebracht.

Chlor
Die ATEPHOS Nebelabscheider werden auf der Nassseite angebracht, um eine Verschmutzung des Trockenturms zu verhindern und den Schwefelsäure-Verbrauch zu verringern.

Lebensmittelindustrie
Zur Abscheidung von Frittieröl-Nebel bei der Zubereitung frittierter Lebensmittel. Zur Abscheidung von Ölnebel bei der Röstung von Erdnüssen und Kaffee.

Salpetersäure
Um den Verlust teurer Katalysatoren zu vermeiden und den Herstellungsprozess zu optimieren, werden ATEPHOS Nebelabscheider in verschiedenen Phasen der Salpetersäure-Herstellung eingesetzt. Zur Platingewinnung, Luftfilterung und Ammoniakabscheidung.

Metall-Werkstätten
Verringerung von Problemen bei der Reinhaltung durch Filterung des blauen Rauchs, der sich bildet, wenn Metallteile mit Schmiermitteln gekühlt werden. Beim Fräsen, Walzen, Bohren oder Formen von Metall.

Phosphorsäure
ATEPHOS Nebelabscheider werden zur Luftreinhaltung angebracht.

Kunststoffherstellung
Zur Abscheidung der Dämpfe von Weichmachern, die beim Aushärten von Vinylböden und -tapeten in Öfen entstehen und zur Vermeidung sichtbarer Dampffahnen.

Druckindustrie
Emissionen von Offsetdruckmaschinen sowie beim Rollenoffsetdruck verwendete Drucköle und Lösungsmittel verursachen Luftverschmutzung, haben aber einen hohen Brennwert, wenn sie abgeschieden werden und können somit als Ersatz für Heizöl verwendet werden.

Sulfonierung
Um die Reinheit von Produkten zu verbessern und die Luftverschmutzung zu verringern, wird der Säurenebel mit ATEPHOS Nebelabscheidern abgeschieden.

Lagerung / Verladung von Schwefelsäure / Oleum
Säurenebel verursacht Korrosionserscheinungen an nachgeschalteten Anlagen, verschmutzt Katalysatoren, verursacht Luftverschmutzung, wenn er in die Atmosphäre gelangt, und Sicherheitsprobleme beim Verladen.
Typische Einsatzbereiche für ATEPHOS Nebelabscheider sind:

  • Trockentürme
  • Zwischenabsorber
  • Endabsorber
  • Querstromabscheider
  • Verladestation für Oleumtanks
  • Produktabscheider
  • SO2-Gaswäscher

Textilindustrie
Emissionen von Spannrahmen-Öfen verursachen einen blauen Dunst.

Harnstoff
ATEPHOS Nebelabscheider verringern den Produktverlust und die Umweltbelastung bei der Harnstoffherstellung.
